RS485보드의 연결도와 컨트롤러 연결 방법 안내
RS485 보드 연결 방식

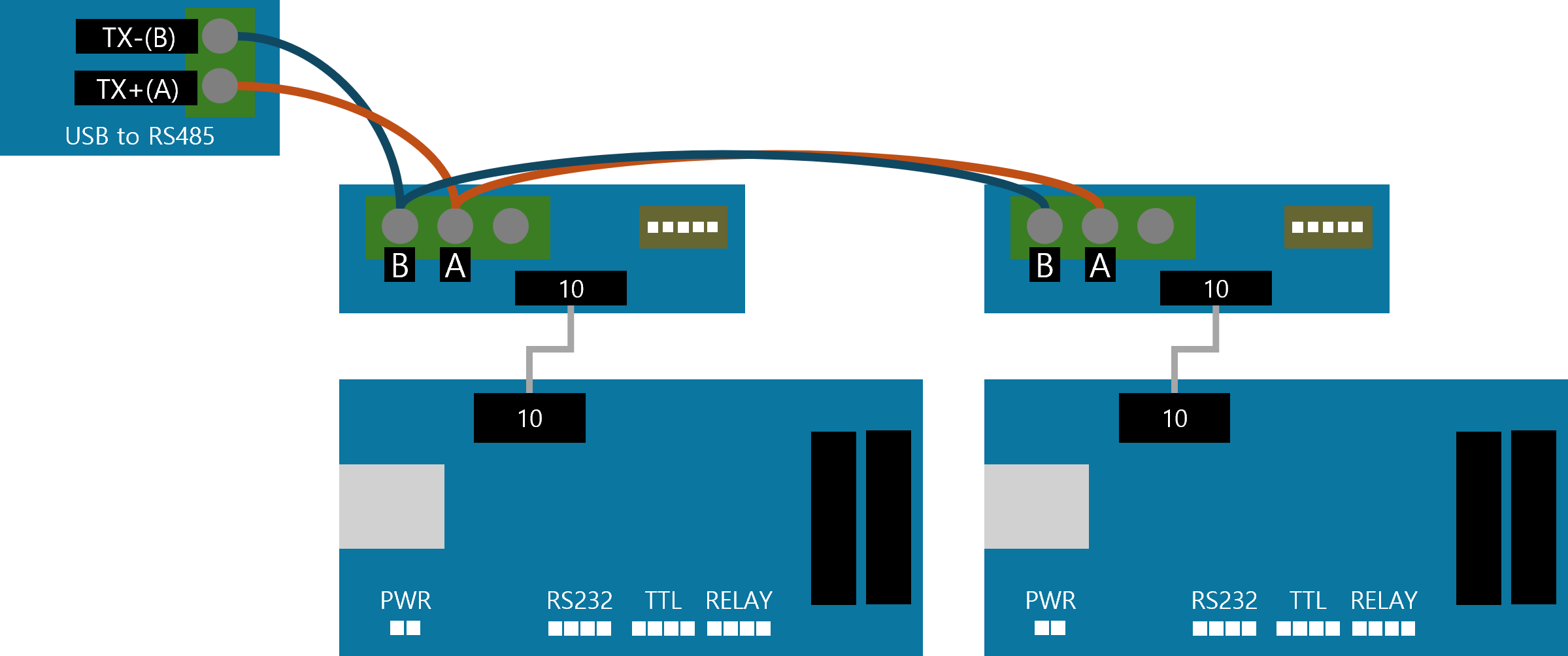

- 아래와 같이 USB to RS485 컨버터를 이용해 RS485 보드(DB230-RS485-DIPSW5P)와 연결
- 다중연결시 동일한 포트로 계속 이어가고, 딥스위치로 주소를 다르게 설정
- RS485연결시 잡음(Noise)과 전자파 간섭(EMI: Electro-Magnetic Interference)을 줄이기 위해 꼬임쌍선(Twisted Pair) 케이블로 구성하는 것을 권장
컨트롤러 연결
- (중요) RS485 연결시 컨트롤러의 JP3는 3.3V로 단락
- 보드 기능 설정 > BH1(TTL/RS485) Function >
TTL/RS485선택 - 컨트롤러에 별도로 부착한 RS485의 딥스위치 통해서 총 31개의 주소로 설정 가능
- 딥스위치 주소가 01번 일 때,
- DBPS>
통신 설정> Serial > RS-485 Address :DABIT 01
- DBPS>
(참고) RS485 Address
- RS485 보드는 5개의 딥스위치로 0부터 31까지 총 32개의 Address 설정 가능
- 구형 DB501/DB600 컨트롤러는 내장된 4개의 스위치(5~8번1)로 0부터 15까지 총 16개의 Address 설정 가능
| 스위치1 () | 스위치2 () | 스위치3 () | 스위치4 () | 스위치5 () | RS485 Address |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 0 | 0 | 00 |
| 1 | 0 | 0 | 0 | 0 | 01 |
| 0 | 1 | 0 | 0 | 0 | 02 |
| 1 | 1 | 0 | 0 | 0 | 03 |
| 0 | 0 | 1 | 0 | 0 | 04 |
| 1 | 0 | 1 | 0 | 0 | 05 |
| 0 | 1 | 1 | 0 | 0 | 06 |
| 1 | 1 | 1 | 0 | 0 | 07 |
| 0 | 0 | 0 | 1 | 0 | 08 |
| 1 | 0 | 0 | 1 | 0 | 09 |
| 0 | 1 | 0 | 1 | 0 | 10 |
| 1 | 1 | 0 | 1 | 0 | 11 |
| 0 | 0 | 1 | 1 | 0 | 12 |
| 1 | 0 | 1 | 1 | 0 | 13 |
| 0 | 1 | 1 | 1 | 0 | 14 |
| 1 | 1 | 1 | 1 | 0 | 15 |
| 0 | 0 | 0 | 0 | 1 | 16 |
| 1 | 0 | 0 | 0 | 1 | 17 |
| 0 | 1 | 0 | 0 | 1 | 18 |
| 1 | 1 | 0 | 0 | 1 | 19 |
| 0 | 0 | 1 | 0 | 1 | 20 |
| 1 | 0 | 1 | 0 | 1 | 21 |
| 0 | 1 | 1 | 0 | 1 | 22 |
| 1 | 1 | 1 | 0 | 1 | 23 |
| 0 | 0 | 0 | 1 | 1 | 24 |
| 1 | 0 | 0 | 1 | 1 | 25 |
| 0 | 1 | 0 | 1 | 1 | 26 |
| 1 | 1 | 0 | 1 | 1 | 27 |
| 0 | 0 | 1 | 1 | 1 | 28 |
| 1 | 0 | 1 | 1 | 1 | 29 |
| 0 | 1 | 1 | 1 | 1 | 30 |
| 1 | 1 | 1 | 1 | 1 | 31 |
아래 영상을 통해 내용을 더 쉽게 이해할 수 있습니다.
다빛솔루션 유튜브 채널에서 보기: https://www.youtube.com/watch?v=Y8pVUrIJXL4&t=2s
Footnotes
-
구형 DB501과 DB600은 총 8개의 스위치가 내장. 1
4번 스위치는 통신속도를 설정하고 58번 스위치는 RS485 address 설정. 통신속도는 (0000): 9600bps, (1000): 38400bps, (0100): 57600bps, (1100): 115200bps ↩
