컨트롤러에서 2채널 릴레이를 연결해 외부 장치를 직접 제어하는 방법

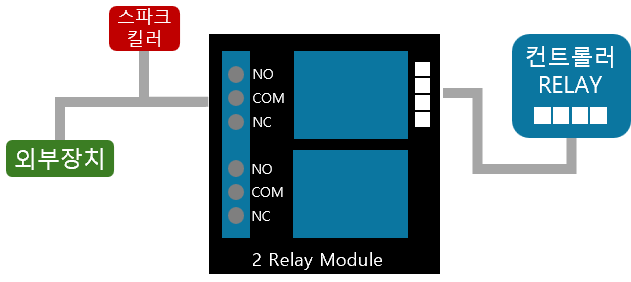

전체 연결 구성도
컨트롤러 - 2 Relay Module 연결 구성
| 컨트롤러 J4 Relay | 2 Relay Module |
|---|---|
| GND | GND |
| D1 | IN2 |
| D2 | IN1 |
| 5V | VCC |
2 Relay Module - 외부장치 연결 구성
- COM (Common): 공통 단자로 NO 또는 NC와 연결되어 전기 회로의 입력 단자로 사용
- NO (Normally Open): 평소에 회로가 열려 있으며, 릴레이가 활성화되면 닫혀서 장치가 켜짐
- NC (Normally Closed): 평소에 회로가 닫혀 있으며, 릴레이가 활성화되면 열려서 장치가 꺼짐
- 릴레이를 220V로 사용할 경우, 역기전력(back electromotive force, back EMF)으로 인해, 컨트롤러 오작동 또는 LED에 잡티가 생긴다면 스파크 킬러 설치를 권장
- 스파크 킬러는 외부장치와 릴레이 연결 포트와 같은 포트에 설치
- 예. 외부장치가 릴레이의 COM, NO 포트에 연결되었다면 스파크 킬러도 COM, NO 포트에 연결
연결 후 테스트 방법 (DBPS)
- 설정 > 추가 기능 설정 > 릴레이 신호 (2개의 채널 컨트롤 가능)
None: 기존 설정 유지On: 릴레이 활성화Off: 릴레이 비활성화숫자: x100ms 동안 활성화전송
