다빛솔루션의 4단4열(64x64픽셀) 32duty 모듈 연결시 정상표출을 위한 컨트롤러 하드웨어 설정 방법 안내
적용 대상 모듈
- 모델명: DABIT_P3_4R4C_32S_900cd(P3(2121)64X64-32S-M5.1
- 관련 문서: LED Module_P3_64x64_32S_Indoor.pdf
적용 가능 컨트롤러
- DB600 시리즈 컨트롤러
- DB502T 컨트롤러
하드웨어 설정 방법
DB600 시리즈 컨트롤러

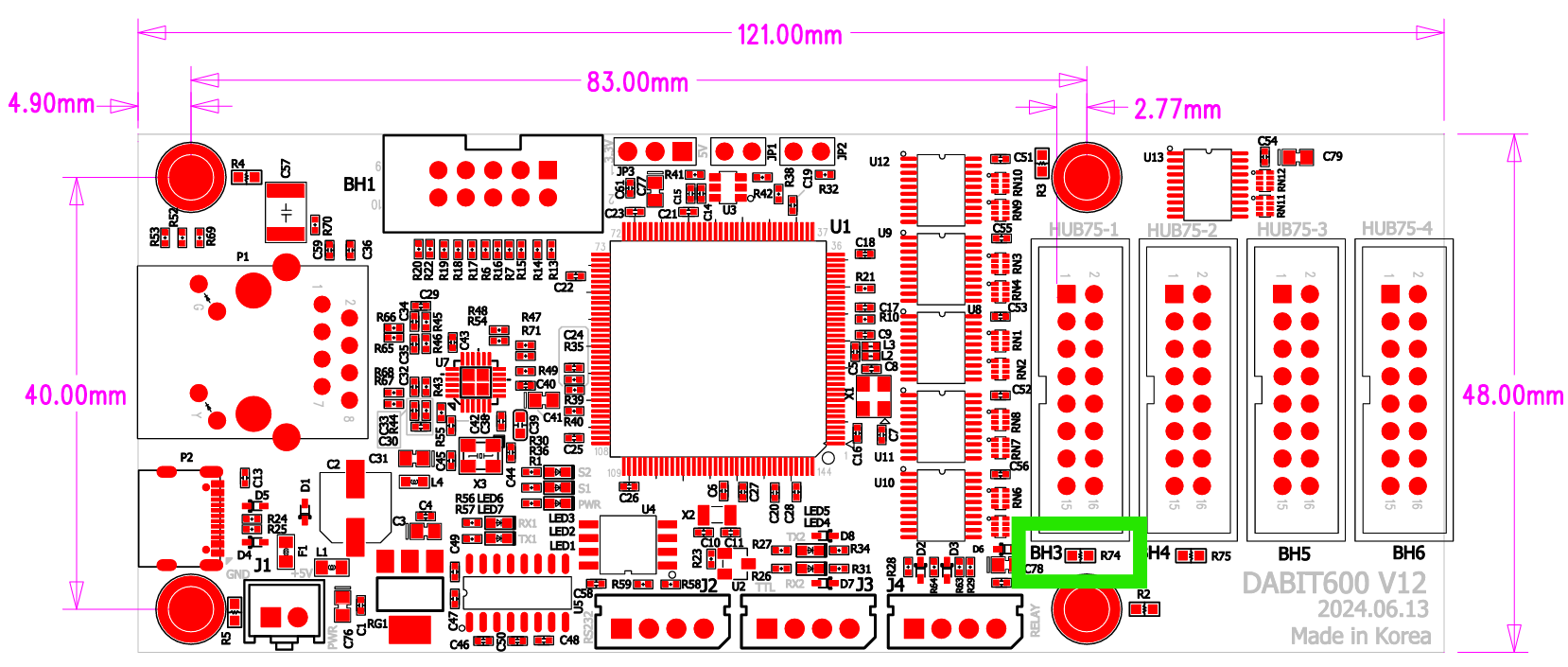

- BH3 포트에 위치한 R74 저항을 제거하면 모듈이 정상적으로 표출
DB502T 컨트롤러

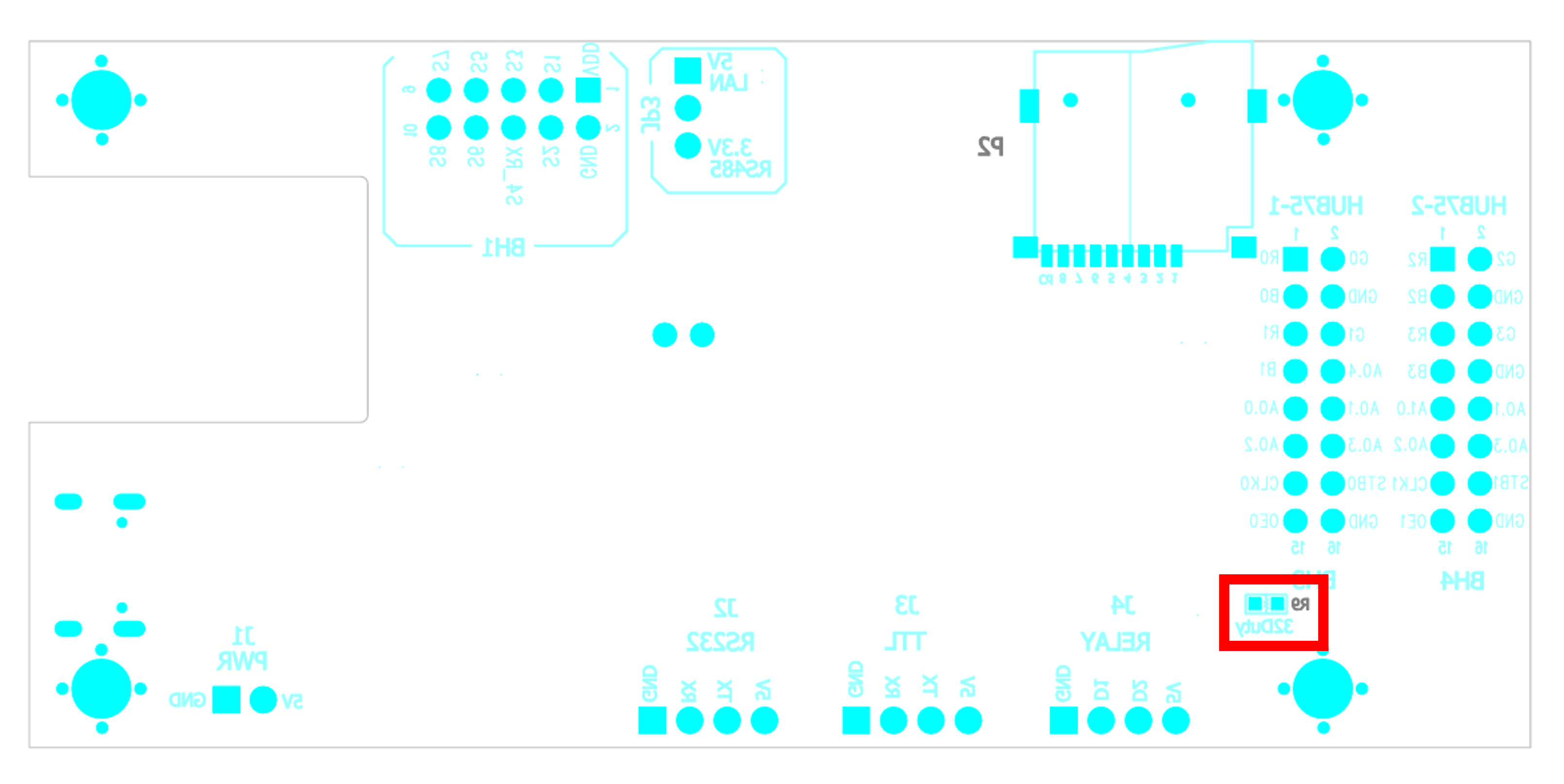

- 컨트롤러 뒷면의 R9 위치에 있는 두 패드를 브릿지하여 납땜해야 정상 표출 가능
- PCB 상에 떨어져 있는 두 패드를 점퍼선 등으로 이어서 솔더링
